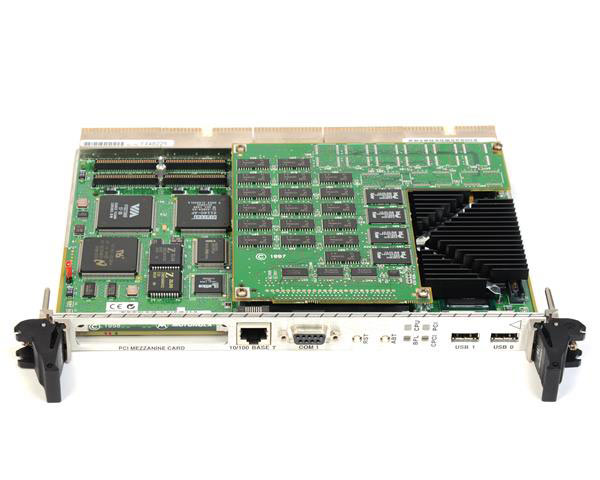

MCP750 CompactPCI 主机插槽处理器 艾默生/摩托罗拉

PowerPC ® 750 32 位微处理器
32KB/32KB 一级缓存，1MB 二级缓存
16 到 256MB 的 ECC DRAM
高达 9MB 的板载闪存
CompactFlash ™存储卡插槽
10/100Mb/s 以太网接口
单个 32/64 位 PMC 扩展槽，带前面板或背板 I/O
两个通用串行总线 (USB) 端口
两个异步串口、两个异步/同步串口、并口、键盘和鼠标
PCI 增强型 IDE (EIDE) 控制器和软盘控制器
具有自检诊断功能的板载调试监视器
8K x 8 NVRAM 和带可更换备用电池的时钟
四个 32 位定时器，三个看门狗定时器
64 位 CompactPCI ®接口
可选的辅助 CompactPCI 接口
单个 CompactPCI 插槽，即使完全配置

分类： 标签：
  • 电话：15340667322（微信同号）
  • 联系人：白佳乐
  • QQ：3395949709
  • 邮箱：sales@sxrunsheng.cn
  • Whatsapp：+86 15340667322
  • 地址：山西省太原市杏花岭区解放路175号万达中心A座3301

描述

MCP750 系列是基于 PowerPC 微处理器的 CompactPCI 主插槽处理器模块系列。得益于摩托罗拉的 PowerPlus 架构，MCP750 系列将性能和功能提升到前所未有的水平。

利用摩托罗拉的低功耗、高性能 PowerPC 750 微处理器和 1MB 二级高速缓存、用于板载外围设备的外围组件互连 (PCI) 总线、处理器/内存总线到 PCI 总线桥接器和一个 64 位桥接器CompactPCI 接口，MCP750 仅在一个 CompactPCI 插槽中提供了最佳性能和功能。



MCP750 详情

TMCP700

TMCP700 转换模块提供对 IEEE-1284 并行端口的行业标准连接器访问、单个鼠标/键盘连接器、两个 USB 系列 A 插座、EIDE 和软盘连接器、两个 RJ-45 连接器提供对异步串行端口的访问，配置为EIA DTE 和两个 HD-26 连接器提供对同步/异步串行端口的访问。这些串行端口在 TMCP700 的面板上标记为串行 3 和串行 4，通过安装摩托罗拉的串行接口，用户可单独配置为 EIA-232、EIA-530、V.35 或 X.21 DCE 或 DTE模块（SIM）。

操作系统和内核

MCP750 支持启动可从以下公司购买的全系列实时操作系统和内核：

集成系统公司：

pSOSystem ™

山猫实时系统公司：

山猫操作系统™

微系统公司：

OS-9 ® /OS-9000 ™

微技术：

VRTX32 ™

风河系统公司：

VxWorks® _

规格

处理器

微处理器：

233/366/466 兆赫 MPC750

片上缓存 (I/D)：

32K/32K

记忆

主要内存：

动态内存

容量（60ns FPM）：

RAM300 上 16、32 或 64MB

容量（50ns EDO）：

RAM300 上 128 或 256MB

单周期访问：

9 读/4 写

读取突发模式
（60ns FPM）：

9-1-2-1 空闲；3-1-2-1 对齐页面命中

读取突发模式
（50ns EDO）：

8-1-1-1 空闲；2-1-1-1 对齐页面命中

写入突发模式：

4-1-1-1 空闲；3-1-1-1 对齐页面命中

建筑学：

128 位，2 路交错

奇偶校验/ECC：

否/是

L2缓存：

1MB

高速缓存总线时钟频率：

处理器时钟除以 2 (233 MHz) 或除以 2.5 (366 MHz)

闪光：

板载可编程

容量：

1MB 通过两个 32 针 PLCC/CLCC 插座；4 或 8MB 表面贴装

读取访问（4MB 端口）：

68 个时钟（32 字节突发）

读取访问（1MB 端口）：

260 个时钟（8 字节突发）

写访问（1MB/4MB）：

19 个时钟（2 字节/8 字节）

非易失性内存：

8KB、4KB可供用户使用

细胞储存寿命：

55°C 下 50 年

电池容量寿命：

10 年 100% 占空比

可拆卸电池：

是的

CompactPCI接口

地址/数据：

A32/D32/D64

PCI总线时钟：

33兆赫

信号：

3.3V输出，VIO定义输入

以太网接口

控制器：

英特尔® 21140

接口速度：

10/100Mb/s

PCI 本地总线 DMA：

是的，带有 PCI 突发

连接器：

前面板上的 RJ-45

异步串行端口

控制器：

PC87307

端口数：

二、16550兼容

配置：

EIA-574-DTE

异步波特率，最大 bps：

38.4K EIA-232, 115Kbps 原始

连接器（COM1）：

前面板 DB-9，TMCP700 上也是 RJ-45

连接器（COM2）：

路由到 TMCP700 上的 J3、RJ-45

同步串行端口

控制器：

85230/8536

端口数：

二

配置：

TTL 到 P2（两个端口），TMCP700 上的 SIM

波特率，bps 最大值：

2.5M 同步，38.4K 异步

振荡器时钟速率 (PCLK)：

10兆赫/5兆赫

连接器：

路由到 TMCP700 上的 J3、HD-26

并行端口 (IEEE 1284)

控制器：

PC87307

兼容性：

Centronics® _

配置：

8 位双向，完全支持 IEEE-1284

模式：

仅限大师

连接器：

路由到 TMCP700 上的 J5、HD-36

EIDE 接口

控制器：

82C586

连接器：

路由到 J5，TMCP700 上的一个 40 针接头

计数器/定时器

TOD 时钟设备：

M48T18，8KB NVRAM

实时定时器/计数器：

四个 32 位可编程

看门狗定时器：

三、超时产生复位

USB

控制器：

82C586

连接器：

前面板上的两个 A 系列插座，也路由到 J5 以可选地使用 TMCP700 上的两个 A 系列插座

软盘

控制器：

PC87307

兼容的控制器：

DP8473、765A、N82077

配置：

3.5″ 2.88MB 和 1.44MB；5.25″ 1.2MB

连接器：

路由到 TMCP700 上的 J3、34 针接头

鼠标/键盘接口

控制器：

PC87307

连接器：

路由到 J3，TMCP700 上的 6 针迷你 DIN

IEEE P1386.1 PCI 夹层卡插槽

地址/数据：

A32/D32/D64, PMC PN1, PN2, PN3, PN4 连接器

PCI总线时钟：

33兆赫

信号：

5V

力量：

+3.3V、+5V、± 12V、每个 PMC 插槽最大 7.5 瓦

模块类型：

基本、单宽、前面板 I/O 或 J3 I/O

CompactFlash 存储卡接口

控制器：

82C586

界面：

ATA，真正的IDE模式

CF 卡（可选）：

摩托罗拉 CFLASH-xxx 系列

连接器：

标准 50 针插座

电源要求

（不包括 PMC 或 SIM 所需的电源）

+3.3V ± 5%

+5V ± 5%

MCP750-1242：

1.9 典型。
最大 2.5 A

3.8 典型。
最大 4.4 A

使用 TMCP700-001：

1.9 典型。
最大 2.5 A

4.0 典型。
最大 4.8 A

展示的 MTBF

（基于加速应力环境下​​的八块板样本）

意思是：

190,509 小时

95% 的信心：

107,681 小时

板尺寸

高度：

233.4 毫米（9.2 英寸）

深度：

60.0 毫米（6.3 英寸）

前面板高度：

261.8 毫米（10.3 英寸）

宽度：

19.8 毫米（0.8 英寸）

最大限度。组件高度：

14.8 毫米（0.58 英寸）

各种各样的

前面板上的复位和中止开关；四个 LED 用于 FAIL、CPU、PCI 和 CPCI

TMCP700 转换模块

板尺寸

高度：

233.4 毫米（9.2 英寸）

深度：

80.0 毫米（3.1 英寸）

前面板高度：

261.8 毫米（10.3 英寸）

宽度：

19.8 毫米（0.8 英寸）

转换模块 I/O 连接器

异步串口：

二、RJ-45标记为COM1和COM2

同步串口：

二，HD-26 标记为 Serial 3 和 Serial 4。用户可通过安装 SIM 卡进行配置。
TMCP700 平面上有两个 60 针连接器，用于安装两个串行接口模块。

并口：

兼容 HD-36 Centronics

鼠标/键盘：

6 针圆形母迷你 DIN

USB：

两个 4 针 A 系列插座

软盘：

34针接头

爱德：

一个 40 针接头

PMC 输入/输出：

两个 64 针接头（32 个 I/O，每个 32 个接地）

所有模块

环境的

操作

非工作

温度：

0°C至+55°C，
强制风冷出风

–40° C 至 +85° C

湿度（NC）：

10% 至 80%

10% 至 90%

振动：

0.5 G RMS，
20–2000 Hz 随机

6.0 Gs RMS，
20–2000 Hz 随机

安全

所有印刷线路板 (PWB) 均由 UL 认可的制造商制造，可燃性等级为 94V-0。

电磁兼容性 (EMC)

用于满足以下规定的系统：

我们：

FCC 第 15 部分，B 子部分，A 类（非住宅）

加拿大：

ICES-003，A 类（非住宅）

本产品在具有代表性的系统中按照以下标准进行了测试：

符合欧洲 EMC 指令 89/336/EEC 的 CE 标志及修订；排放：EN55022 B 类；抗扰度：EN55024



订购信息

零件号

描述

MCP750-1222A

233 MHz MPC750、16MB DRAM、5MB 闪存

MCP750-1232 A

233 MHz MPC750、32MB DRAM、5MB 闪存

MCP750-1242A

233 MHz MPC750、64MB DRAM、5MB 闪存

MCP750-1252 A

233 MHz MPC750、128MB DRAM、5MB 闪存

MCP750-1262A

233 MHz MPC750、256MB DRAM、5MB 闪存

MCP750-1332

366 MHz MPC750、32MB DRAM、9MB 闪存

MCP750-1342

366 MHz MPC750、64MB DRAM、9MB 闪存

MCP750-1352

366 MHz MPC750、128MB DRAM、9MB 闪存

MCP750-1362

366 MHz MPC750、256MB DRAM、9MB 闪存

MCP750-1462

466 MHz MPC750、256MB DRAM

MCP750-1462-RR

466 MHz MPC750、256MB DRAM、远程复位

MCP750-366-F

366 MHz MPC750（需要内存夹层）

高可用性版本

（高可用性版本主要用于摩托罗拉计算机集团 (MCG) 的高可用性系统产品。）

MCP750HA-1232

233 MHz MPC750、32MB DRAM

MCP750HA-1242

233 MHz MPC750、64MB DRAM

MCP750HA-1252

233MHz MPC750、128MB DRAM

MCP750HA-1262

233 MHz MPC750、256MB DRAM

MCP750HA-233A

233 MHz MPC750（需要内存夹层）

MCP750HA-233

233 MHz MPC750（需要内存夹层）

MCP750HA-366

366 MHz MPC750（需要内存夹层）

MCP750HA-466A

466 MHz MPC750，（需要内存夹层）

相关产品

TMCP700-001

转换模块：两个 RJ-45 异步串行端口连接器、两个 HD-26 同步/异步串行端口连接器、一个 HD-36 并行端口连接器、一个鼠标/键盘 6 针迷你 DIN、两个 4 针 USB 系列 A 插座

SIM232DCE 或 DTE

EIA-232 DCE 或 DTE 模块

SIM530DCE 或 DTE

EIA-530 DCE 或 DTE 模块

SIMV35DCE 或 DTE

V.35 DCE 或 DTE 模块

RAM300-003

32MB ECC DRAM 夹层，8MB 闪存，不可堆叠

RAM300-004

64MB ECC DRAM 夹层，8MB 闪存，不可堆叠

RAM300-005

128MB ECC DRAM 夹层，8MB 闪存，不可堆叠

RAM300-006

256MB ECC DRAM 夹层，8MB 闪存，不可堆叠

CFLASH-xxx

CompactFlash 存储卡
（其中 xxx = MB 数）

文档

MCP750A/IH

MCP750安装使用

MCP750A/PG

MCP750 程序员参考指南

TMCP700A/IH

TMCP700 转换模块安装使用

PPCBUGA1/UM 和 PPCBUGA2/UM

PPCBug 固件包用户手册，第 1 卷和第 2 卷

PPCDIAA/UM

PPCBug 诊断手册
